Hidrolik ve Mekanik Giyotin Makasları
Mekanik Giyotin Makasları Hidrolik Giyotin Makasları

Mekanik Giyotin Makasları

Mekanik Giyotin Makasların Donanımı:

- Mekanik kavrama
- Çelik gövde

ALT KRANKLI MEKANİK GİYOTİN MAKAS MODELLERİ


Mekanik Giyotin Makasların Teknik Özellikler:

Mekanik Giyotin Makas Modelleri RUC 4/3 RUC 5/3 RUC 6/3 RUC 8/3
Çelikte kesme kapasitesi
Azami uzunluk (mm):
Azami kalınlık (mm):		 1250
3		 1500
3		 2000
3		 2500
3
Strok adedi / dakika: 60 50 50 50
Motor gücü (kW): 2.2 2.2 3.7 3.7
Net / brüt ağırlık (kg): 1500 / 1700 1600 / 1800 2200 / 2400 3200 / 3500
Taşıma ölçüleri (mm): 2550x1425x1450 2850x1425x1450 3300x1425x1450 3800x1550x1550
Taşıma hacmi (m3): 5.30 5.90 6.80 9.20
  Tıklayın Tıklayın Tıklayın Tıklayın



Mekanik Giyotin Makas Modelleri RUC 4/4 RUC 5/4 RUC 6/4 RUC 8/4 RUC 10/4
Çelikte kesme kapasitesi
Azami uzunluk (mm):
Azami kalınlık (mm):		 1250
4		 1500
4		 2000
4		 2500
4		 3000
4
Strok adedi / dakika: 60 50 50 50 50
Motor gücü (kW): 3.7 5.5 5.5 7.4 11.0
Net / brüt ağırlık (kg): 1600 / 1800 1800 / 2000 2500 / 2800 3800 / 4200 4500 / 5000
Taşıma ölçüleri (mm): 2550x1550x1500 2850x1550x1500 3300x1550x1500 3800x1800x1650 4400x1800x1650
Taşıma hacmi (m3): 6.00 6.70 7.70 11.30 13.10
  Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın



ÜST KRANKLI MEKANİK GİYOTİN MAKAS MODELLERİ:


Mekanik Giyotin Makasların Teknik Özellikleri:

Mekanik Giyotin Makas Modelleri ROC 4/6 ROC 5/6 ROC 6/6 ROC 8/6 ROC 10/6
Çelikte kesme kapasitesi
Azami uzunluk (mm):
Azami kalınlık (mm):		 1250
6		 1500
6		 2000
6		 2500
6		 3000
6
Strok adedi / dakika: 50 50 50 50 50
Motor gücü (kW): 5.5 7.4 9.2 9.2 11.0
Net ağırlık (kg)*: 3200 3800 5000 6000 7000
Taşıma ölçüleri (mm): 2250x1450x2100 2550x1500x2100 2800x1600x2100 3300x1600x2100 3900x1700x2150
Taşıma hacmi (m3): 6.90 8.10 9.40 11.10 14.30
  Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın



Mekanik Giyotin Makas Modelleri ROC 4/8 ROC 5/8 ROC 6/8 ROC 8/8 ROC 10/8
Çelikte kesme kapasitesi
Azami uzunluk (mm):
Azami kalınlık (mm):		 1250
8		 1500
8		 2000
8		 2500
8		 3000
8
Strok adedi / dakika: 40 40 40 40 40
Motor gücü (kW): 7.4 7.4 11 15 18
Net ağırlık (kg)*: 4300 4700 5500 7000 8000
Taşıma ölçüleri (mm): 2300x1450x2100 2550x1500x2100 2800x1600x2100 3300x1600x2100 4000x1700x2100
Taşıma hacmi (m3): 7.00 8.10 9.40 11.10 14.30
  Tıklayın Tıklayın Tıklayın Tıklayın Tıklayın



Mekanik Giyotin Makas Modelleri ROC 5/10 ROC 6/10 ROC 8/10 ROC 10/10
Çelikte kesme kapasitesi
Azami uzunluk (mm):
Azami kalınlık (mm):		 1500
10		 2000
10		 2500
10		 3000
10
Strok adedi / dakika: 40 40 40 40
Motor gücü (kW): 9.2 15 18 22
Net ağırlık (kg)*: 5500 6500 8000 9500
Taşıma ölçüleri (mm): 2600x1600x2100 2900x1650x2100 3400x1700x2150 4100x1700x2150
Taşıma hacmi (m3): 8.80 10.10 12.50 15.00
  Tıklayın Tıklayın Tıklayın Tıklayın

* Not: ROC Serisi mekanik giyotin makaslar kapalı konteynere sığmamaktadır. Bu nedenden açık konteyner ve paketlenmemiş olarak sevk edilmekteler.



Mekanik Giyotin Makaslaron Standart Donanımı: Uygun elektrik motor, starter, 4 uçlu bıçak, masa genişletme olanağı, ön ve arkada ölçu göstergeleri

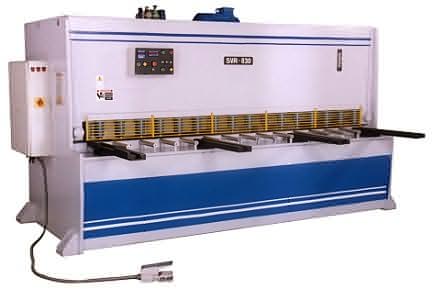

Ayarlanabilir Eğim Açılı Hidrolik Giyotin Makaslar



Hidrolik Giyotin Makasların Donanımı:

- Azami rijit yapılı sağlam kaynak gövde
- Düz kesim için hareket eden kol üstten iki adet seri olarak çalışan silindir tarafından tahrik edilmektedir
- Hidrolik yön değiştirme sisteminin tek gövdeli doğru akım selenoid valfleri mevcuttur
- Eğim açısı ön seçim düğmesi sayesinde ayarlanabilmektedir, böylece normal kapasitenin üzerinde kesimler mümkündür
- Önden kumanda edilen 0.5 ile 2.5 derece arası ayarlanabilen eğim açısı sayesinde, operatör en uygun eğim açısını ayarlayabilmektedir ve böylece, bükümsüz ve düzgün, en yüksek kaliteli kesim gerçekleştirilmektedir
- En az aşınmayı sağlamak amacıyla üst kol dört noktalı ve değiştirilebilir sertleştirilmiş laynerli rulmanlar ile yataklanmaktadır
- Kalibre edilmiş kaldırıcılar sayesinde bıçak boşluğu hızlı ve kolayca ayarlanabilmektedir
- Münferit hidrolik bastırıcılar en yüksek kaliteli kesimi garantilemektedir
- Gölge çizgi endikatörü sayesinde işaretlenen çizgiler doğrultusunda kesim mümkündür
- Parmak koruma tertibatı sayesinde operatör kesim alanına yakın çalışabilmektedir
- Hassas ve hızlı, motorlu ve ön tarafdaki göstergeli geri hareket tertibatı standart donanımdır. Kılavuz vida üzerinde 800 mm lik bir aralık üzerinde hareket edebilmektedir.
- Düşük eğim açısı, doğru bıçak boşluğu ve rijit gövde sayesinde düzgün, bombesiz ve bükümsüz kesim elde edilmektedir.


Hidrolik Giyotin Makasların Teknik Özellikler (mm olarak):

MODEL Kesim Kapasitesi (Kalınlık) Bıçak Uzunluğu Ayarlanabilen Eğim Açısı Eğim Açısı Stroğu Sayısı Bastırıcı Adedi Bastırma Kuvveti Geri Hareket Mesafesi Motor Gücü (kW) Ölçüler (m)
U x G x Y		 Net Ağırlık (kg)
Yumuşak Çelik Paslanmaz Çelik
Eğim Açısı Eğim Açısı
Normal Azami Normal Azami Azami Asgari
SVR 616 6 8 4 5 1600 0.5-2.5o 12 20 8 7000 800 7.5 2.15 x 1.7 x 1.8 4200 Tıklayın
SVR 625 6 8 4 5 2650 0.5-2.5o 12 22 14 9000 800 11 3.05 x 1.7 x 1.8 5300 Tıklayın
SVR 630 6 8 4 5 3150 0.5-2.5o 10 20 17 11000 800 11 3.55 x 1.7 x 1.8 6300 Tıklayın
SVR 640 6 8 4 5 4150 0.5-2.5o 12 22 20 14000 800 15 4.60 x 1.7 x 1.9 8400 Tıklayın
SVR 816 8 10 5 6 1600 0.5-2.5o 12 20 8 11000 800 11 2.20 x 2.1 x 1.9 5100 Tıklayın
SVR 825 8 10 5 6 2650 0.5-2.5o 10 16 14 17500 800 11 3.10 x 2.1 x 1.9 7800 Tıklayın
SVR 830 8 10 5 6 3150 0.5-2.5o 8 16 17 19300 800 15 3.6 x 2.1 x 2.05 8800 Tıklayın
SVR 840 8 10 5 6 4150 0.5-2.5o 8 16 20 24300 800 22.5 4.60 x 2.1 x 2.2 13000 Tıklayın
SVR 1016 10 13 7 8 1600 0.5-3.0o 12 20 8 11200 800 15 2.20 x 2.2 x 2.2 5700 Tıklayın
SVR 1025 10 13 7 8 2650 0.5-3.0o 8 14 14 18500 800 15 3.10 x 2.2 x 2.2 8200 Tıklayın
SVR 1030 10 13 7 8 3150 0.5-3.0o 8 14 17 21000 800 18.5 3.65 x 2.2 x 2.2 11800 Tıklayın
SVR 1040 10 13 7 8 4150 0.5-3.0o 6 12 20 24500 800 22.5 4.65 x 2.2 x 2.3 16100 Tıklayın
SVR 1325 13 16 8 10 2650 0.5-3.0o 9 14 14 22000 800 18.5 3.2 x 2.3 x 2.25 9500 Tıklayın
SVR 1330 13 16 8 10 3150 0.5-3.0o 7 12 17 24800 800 18.5 3.65 x 2.3 x 2.25 14500 Tıklayın
SVR 1340 13 16 8 10 4150 0.5-3.0o 6 12 20 29500 800 22.5 4.65 x 2.3 x 2.35 17300 Tıklayın
SVR 1625 16 19 10 12 2650 0.5-3.0o 7 14 14 26000 800 26 3.30 x 2.4 x 2.6 12300 Tıklayın
SVR 1630 16 19 10 12 3150 0.5-3.0o 7 12 17 29000 800 30 3.75 x 2.4 x 2.6 17800 Tıklayın
SVR 1640 16 19 10 12 4150 0.5-3.0o 5 10 20 35000 800 30 4.75 x 2.4 x 2.8 23000 Tıklayın
SVR 2025 20 25 12 14 2650 0.5-3.0o 7 12 14 32000 800 30 3.30 x 2.6 x 2.7 16500 Tıklayın
SVR 2030 20 25 12 14 3150 0.5-3.0o 5 10 17 37000 800 30 3.80 x 2.6 x 2.7 20200 Tıklayın
SVR 2040 20 25 12 14 4150 0.5-3.0o 5 10 20 42000 800 37 4.80 x 2.6 x 2.8 25600 Tıklayın


Hidrolik Giyotin Makasların Standart Donanımı:

- Gövdeye monte edilmiş ana motor ve elektrik kontrol panosu dahil olmak komple elektrik donanım
- Hidrolik giyotin makasın ön cepheye monte edilmiş ayak pedal kontrollü kumanda panosu mevcuttur
- Motorlu ve göstergeli geri hareket
- Kol ile ayarlanabilen hassas bıçak boşluğu ayar tertibatı
- Son konum şalterli hassas strok ayar çubuğu
- Ön sac destekleri
- Dört köşe kesim için sağ ve sol tarafta çelik destekli ve kaybolan durduruculu kollar mevcuttur
- Masaya monte edilmiş sertleştirilmiş transfer kolları
- Gölge çizgi endikatörü
- Hidrolik giyotin makasın dört uçlu HC HC bıçakları mevcuttur
- Türkçe kullanım kılavuzu

Hidrolik Giyotin Makasların Aksesuarları:

- Inch ve metrik ayarlı programlanabilen tek konumlu nümerik kontrollü parça sayacı mevcuttur
- Hidrolik giyotin makaslar için bilyalı transfer sistemi
- Genişletilmiş arka dayanak
- Inch ve metrik göstergeli genişletilmiş dört köşe kesim kolları.
- Dört köşe kesim kolları için yedek kaybolan durdurucular
- Inch ve metrik göstergeli genişletilmiş ön destek kolları
- Arka emniyet tertibatı
