Aydınlatma Mumu
Mum Makinası Model WCM-SA
Aydınlatma Mumu | Mum Makinası Model WCM-SA |
| Mum Makinaları 'nın Özellikleri: - El kumandalı yarı otomatik
çalışan Mum Makinaları |
Mum Makinaları 'nın Teknik Özellikleri:
Model | Mum Çapı (mm): | Azami Ayarlanabilir Mum Uzunluğu (mm): | Çevrimde Üretilen Mum Adedi: | Mum Tipi: | |
| WCM-SA-6.5-200 | 6.5 | 125 | 200 | pasta |  |
| WCM-SA-6.5-300 | 6.5 | 125 | 300 | pasta | |
| WCM-SA-6.5-400 | 6.5 | 125 | 400 | pasta | |
| WCM-SA-8-200 | 8.0 | 200 | 200 | normal | |
| WCM-SA-8-240 | 8.0 | 200 | 240 | normal | |
| WCM-SA-8-300 | 8.0 | 200 | 300 | normal | |
| WCM-SA-10-200 | 10.0 | 225 | 200 | normal | |
| WCM-SA-10-240 | 10.0 | 225 | 240 | normal | |
| WCM-SA-10-300 | 10.0 | 225 | 300 | normal | |
| WCM-SA-11.5-200 | 11.5 | 225 | 200 | normal | |
| WCM-SA-11.5-240 | 11.5 | 225 | 240 | normal | |
| WCM-SA-11.5-300 | 11.5 | 225 | 300 | normal | |
| WCM-SA-13-200 | 13.0 | 250 | 200 | normal | |
| WCM-SA-13-240 | 13.0 | 250 | 240 | normal | |
| WCM-SA-14.6-200 | 14.6 | 250 | 200 | normal | |
| WCM-SA-14.6-240 | 14.6 | 250 | 240 | normal | |
| WCM-SA-16-200 | 16.0 | 250 | 200 | normal | |
| WCM-SA-16-240 | 16.0 | 250 | 240 | normal | |
| WCM-SA-17.5-200 | 17.5 | 250 | 200 | normal | |
| WCM-SA-17.5-240 | 17.5 | 250 | 240 | normal | |
| WCM-SA-19-200 | 19.0 | 250 | 200 | normal | |
| WCM-SA-19-240 | 19.0 | 250 | 240 | normal | |
| WCM-SA-20-200 | 20.0 | 250 | 200 | normal | |
| WCM-SA-20-240 | 20.0 | 250 | 240 | normal | |
| WCM-SA-21-120 | 21.0 | 275 | 120 | normal | |
| WCM-SA-22.5-120 | 22.5 | 275 | 120 | normal | |
| WCM-SA-24.0-120 | 24.0 | 300 | 120 | normal | |
| WCM-SA-25.5-120 | 25.5 | 300 | 120 | normal | |
| WCM-SA-30-60 | 30.0 | 410 | 60 | normal | |
| WCM-SA-36.5-40 | 36.5 | 410 | 40 | normal | |
| WCM-SA-50-60 | 50 | 300 | 60 | normal | |
| WCM-SA-K-120 | Alt: 20.0 Üst: 18.0 | 200 | 120 | konik | |
| WCM-SA-KS-60 | Alt: 21.5 Üst: 9.0 | 260 | 60 | konik, spiral | |
| WCM-SA-KS-120 | Alt: 21.5 Üst: 9.0 | 260 | 120 | konik, spiral | |
| WCM-SA-O-120 | Alt: 21.5 Üst: 18.0 | 240 | 120 | oluklu | |
Ortalama Çevrim Süresi: 10 - 12 dakika arası
Yaklaşık Dış Ölçüler: 1.7 x 0.8 x 0.5 m
Net / brüt ağırlık: 350 / 450 kg
Yaklaşık nakliye hacmi: 2.1 m3
Mum Makinaları 'nın Standart Donanımı: Ahşap makaraları, ipliği kesmek için bıçak ve çelik tel
Mum Makinaları 'nın Aksesuarları: Mum fitili, elle çalışan bobin sarma tertibatı, yedek ahşap makaraları, yedek pistonlu pirinç mum kalıbı
Not: Teknik özellikler sadece standart Mum Makinaları için geçerlidir. Müşteri ihtiyacına göre özel Mum Makinaları da
sunulabilmekteyiz.
| Mum Makinaları 'nın KULLANIM KILAVUZU |
2. Mum Makinaları 'nın KURULUMU |

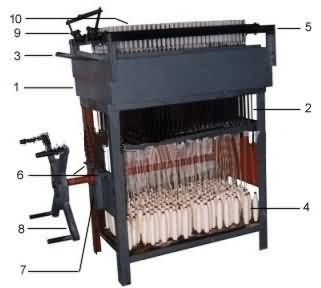

| I. Mum Makinaları 'nın YAPISI: |
| 1. Giriş ve çıkış
bağlantılı su tankı 2. Pirinç ağızlı fırlatıcılar 3. Eğimli plaka 4. Mum fitili sarılı makaralar 5. Tahta tutma plakası 6. Uzunlunluk ayarı vidaları 7. Çelik dişli çubuk mekanizması 8. Demir kol 9. Tutma plakasının demir manivelası 10. Hazır mumlar |
| 2. Mum Makinaları 'nın KURULUMU: |
| İLK ÇALIŞTIRMADAN ÖNCE LÜTFEN AŞAĞIDAKİLERİNİ YAPINIZ. Mum Makinası 'nı, GAZ veya BENZİN ile iyice temizleyiniz. Bunun amacı Mum Makinası 'nın boruları, hareket eden parçaları ve dişli çubuk mekanizmasının üzerinde bulunan tüm kurumuş grez yağını temizlemektedir. Kolay ve hafif çalışmayı sağlamak amacıyla dişli çubuk mekanizmasını yeniden grezle yağlayınız. SU TANKININ ÇİMENTOLANMASI Su tankının dibinden su akmaması için doğru şekilde çimentolanmalıdır. İlk olarak su çimento karışımı 2.5 cm yükseliğe kadar tankın içine dokülür. Bu karışımın üstü, 1/4 kum ve 3/4 çimentodan oluşan, harçla örtülür. ÇİMENTOLAMA İŞLEMİNİN SU GİRİŞ AĞIZI SEVİYESİNİN ALTINDA OLMASINA DİKKAT EDİLMELİDİR. Çimentonun su girişini kapatmaması için su giriş ağızı içten bir tapayla kapatılır. Buna müteakip Mum Makinası kuvvetlice sallanır. Böylece çimentonun ve harcın içindeki tüm boşluklar ve hava kabarcıkları tahliye olur ve karışımın su tankının her tarafını kaplaması sağlanır. Giriş ağızındaki tapa sökülür ve makina 36 ila 48 saat arası kurumaya bırakılır. Böylece çimentonun iyice sertleşmesi sağlanır. |
| 3. MAKARALARIN DOLDURULMASI: |
| Tüm makaralar daima üzerinde fitil sarılı
halde hazır bulundurulmalıdır. Fitil makaralara aksesuar olarak temin edilebilen sarma tertibatı ile sarılabilir. Fitil kangalı yerine takılır, buradan alınacak fitil ucu makaraya bağlanır, makara ise sarma tertibatına takılır. Sarma tertibatı makarayı çevirerek fitilin üzerine sarılmasını sağlar. Makaraların tümüne fitil sarılır ve üretime hazır hale getirilirler. |
| 4. FİTİLİN GEÇİRİLMESİ: |
| Fitille sarılı tüm makaralar
Mum Makinası tahta zemin plakasında mevcut merkezleme parçaların üzerine takılırlar. Verilen ince çelik tel ile boruların içinden fitiller geçirilir. Verilen telin bir ucu halka şekline getirilir. Fırlatıcılar, ayar kolu çevrilerek üst konuma getirilir. Tel, Mum Makinası 'nın üst tarafındaki boru ağızından içeri sokulur. Tel, pirinç ağızdan ve çelik borulardan geçirilir ve tahta makaralara ulaşması sağlanır. Fitil ucu tele bağlanır ve tel nazikce yukarı doğru çekilir. Fitilin tekrar aşağı düşmemesi için yeterince uzunlukta fitil yukarıda bırakılır. Yanyana bulunan fitil ucları birbirine bağlanarak düşmemeleri sağlanır. Bu işlem, tüm fitiller borulardan geçirilinceye kadar tekrarlanır. Tüm fitiller geçirildikten sonra fırlatıcılar ayar kolu saat yönünde çevirilerek tekrar alt konuma getirilir. |
| 5. SU SOĞUTMASI: |
| Su tankının su girişi suya bağlanır ve
tankın dolması beklenir. Tank dolduktan sonra su, çıkış ağızından tekrar tahliye
edilir. Böylece bir su sirkülasyonu sağlanır. Su sirkülasyonu ne kadar iyise, mumların soğuması o kadar hızlı olur. DİKKAT: SU GİRİŞİ ÜST ÇIKIŞ BAĞLANTISINA BAĞLANMALI. |
| 6. MUM UZUNLUĞUNUN AYARLANMASI: |
| Mum uzunluğu, UZUNLUK AYARLAMA VİDALARI
sayesinden ayarlanır. Mum Makinası 'nın her iki tarafında bulunan bu ayar vidası (vida + somun) sayesinde, mumların uzunluğu ayarlanabilmektedir. Vidaları yukarı doğru çevirerek, mumların uzunluğu DÜŞÜRÜLÜR. Vidaları aşağı doğru çevirerek, mumların uzunluğu ARTIRILIR. İstenilen mum uzunluğu elde edildiğinde vida somunu sıkıştırılır. Bu ayar daha sonraki gerekecek ayarlamaya kadar böyle bırakılır. |
| 7. BORULARIN YAĞLANMASI: |
| İlk kullanımdan önce PIRINÇ BORULAR
yağlanmalıdır. Demir döküm kolu aksi saat yönünde döndürerek fırlatma sistemin
ve pirinç ağızların üstden borulardan dışarı çıkması sağlanır. Uzun bir fırçayla pirinç ağızlıkların dış yüzeyleri ince makina yağı ile yağlanır. Şimdi kol nazikce saat yönünde çevirilir ve pirinç ağızlıkların borulara inmeleri sağlanır. Ağızlıkların borulardan çok az bir toleransla geçmeleri sebebiyle, boru iç yüzeyleri otomatik olarak yağlanır. DİKKAT: Mum Makinası HER 5 İLE 7 ÜRETİM ÇEVRİMİ SONRASI YAĞLANMALIDIR. |
| 8. ERİĞİK MUMUN DÖKÜLMESİ: |
| Büyük bir kap içinde bir SOBA / LPG OCAĞI
/ ELEKTRİK OCAĞI veya FIRIN ile parafin mumu eriğik şekilde hazır bulundurulur. Mum
muhakkak eriğik olması gerekmektedir, kesinlikle donmamalı veya kaynamamalıdır. Şimdi eğimli plakadan seri bir şekilde eriğik Mum Makinası 'nın içine dökülür. Eriğik mum buradan tüm pirinç borularının içini akar. Üst plaka ve boruların üsttü kalın bir mum tabakasıyla kaplı oluncaya kadar eriğik mumun dökülmesine devam edilir. Böylece mumların içinde daha sonra hava boşluklarının oluşması önlenmektedir. Şimdi mumların katılaşması için 5 ila 7 dakika arası beklenir. Böylece mumun tamamen sertleşmesi garantilenir. Bu ise mumların düzgün çıkmasını sağlar. |
| 9. FAZLA MUMUN VE MUM FİTİLİNİN TEMİZLENMESİ: |
| Mum Makinası ile birlikte verilen uzun bıçak ile pirinç boruların
üzerinde bulunan fazla mum temizlenir. Kazınan donmuş mum eritme kazanına geri atılır çünkü TEKRAR KULLANILABİLMEKTEDİR. BU KAZIMA İŞLEMİN İLK ÜRETİM ESNASINDA BİR DEFAYA MAHSUS YAPILMASI GEREKMEKTEDİR. |
| 10. MUMLARIN FIRLATILMASI: |
| Soğuma tamamlandıktan sonra,
Mum Makinası 'nın üstünde bulunan tahta tutma plakasının demir kolu açılır. Böylece tahta
tutma plakasında bulunan delikler genişler. Şimdi Mum Makinası 'nın kolu aksi saat istikametinde çevrilir, mumlar yukarı doğru hareket ederler ve tahta tutma plakasının genişlemiş deliklerinin içinden geçerler. Tutma tahtasının demir kolu kapatılarak mumlar sıkıştırılır. Mum Makinası 'nın kolu şimdi geri çevrilir ve fırlatıcılar ilk konumlarına, yani alt konumlarına, getirilir. |
| 11. MUMLARIN BOŞALTILMASI: |
| Tahta tutma plakasından mumları
boşaltmadan önce 8nci adımda izah edildiği şekilde ikinci sürüm için eğimli
plakadan Mum Makinası 'na tekrar eriğik mum doldurulur. İkinci sürüm katılaşırken, birinci
sürüm tahta tutma plakasından alınır. Tahta tutma plakası içinde bulunan mum fitilleri verilen uzun bıçak ile kesilir. Şimdi tutma tahtasının kolu açılır. Böylece delikler genişler ve mumlar serbest kalır. Mumlar hazırdır ve derhal kullanılabilirler. |
| 12. İKİNCİ SÜRÜM İŞLEMİ: |
| İkinci sürüme soğumak için 5 ila 7 dakika
verilir. Fazla mum kazınır, tutma plakası açılır, mumlar yukarı kaldırılır ve
tahta tutma plakasıyla sıkıştırılırlar. Fitili kesmeden önce, sonraki sürüm için eriğik mum Mum Makinası 'na dökülür. Bitmiş mumların fitillerini kesmeden ve fazla mumu kazımadan önce bunların soğuması için 5 ila 7 dakika beklenir. Böylece bu işlem devamlı olarak tekrarlanır. |
| 13. ÖZEL TALİMATLAR: |
| 1. Eriğik mumu Mum Makinası
'na dökmeden önce
fitiller kesinlikle kesilmemeli. Böylece tekrar fitilleri borulardan geçirme işlemine
gerek kalmaz. 2. Şayet fırlatıcılar Mum Makinası 'nda sıkışmış ise hiçbir zaman aşırı kuvvet uygulanmamalı. Mum Makinası 'nın içindeki mumu temizlemek için Mum Makinası kesinlikle ısıtılmamalı. Ancak üstden borulardan içeri su akıtılır. Böylece pirinç borulardaki mum kendiliğinden sökülür. 3. Fire önlemek için boş fitil makaraların olmamasına dikkat edilir. Şayet makarada çok az fitil kaldıysa o zaman bu makara Mum Makinası 'ndan sökülür, dolu bir makara yerine koyulur ve eski makaradaki kalan fitilin ucu yeni makaradakinin ucuna düğümlenir. Böylece fitil geçirme işleminin tekrar yapılması gerekmez. 4. Vardiya veya iş günü sonunda veya Mum Makinası belli bir süre çalışmayacaksa son mum sürümü pirinç boruların için bırakılır. Böylece yeniden fitil geçirme işlemi gerekmez ve pirinç borular korunmuş olur. 5. Şayet pirinç ağızlıkları ve fırlatıcılar mum ile dolduysa, bunları bu amaç için verilen kalın tel (fitil geçirme telinden biraz daha kalın olanı) ile temizlenir. 6. Mum Makinası günlük olarak grezlenmeli ve yağlanmalıdır. 7. Mum Makinası 'nın içine asla kaynayan mum dökülmemeli, çünkü bu Mum Makinası 'nın tıkanmasına yol açar. 8. İklim farklılıklarından dolayı tahta tutma plakasında sıkışmış mumlar kırılmaya başlarsa, o zaman demir kolda mevcut VİDA-SOMUN sayesinde tutma kuvveti bir delikten diğerine ayarlanarak kuvvet uygun seviyeye getirilir. |
